HN183
Module điều khiển động cơ L298 loại tối giản - Cái
40,000đ
Đơn vị tính:
Cái
Mô tả chi tiết

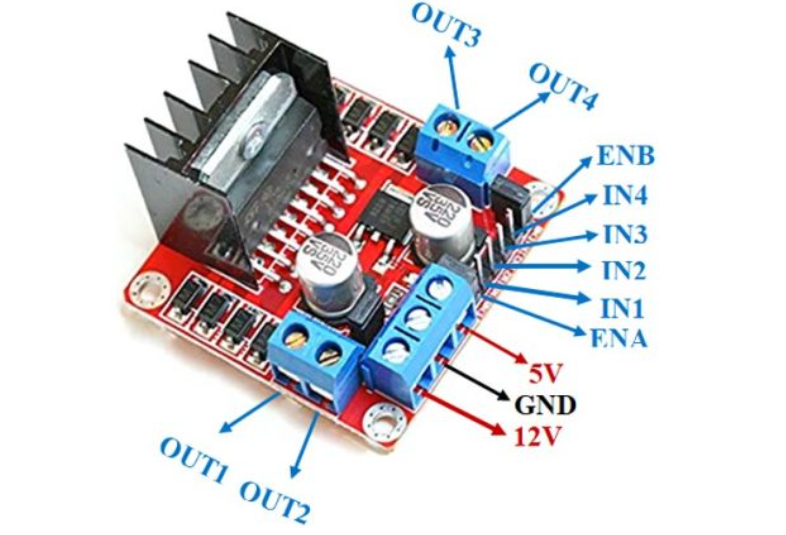

Sơ đồ chân
| Tên chân | Mô tả |
| IN1 & IN2 | Các chân đầu vào điều khiển hướng quay động cơ A |
| IN3 & IN4 | Các chân đầu vào điều khiển hướng quay của Động cơ B |
| ENA | Kích hoạt tín hiệu PWM cho Động cơ A |
| VIB | Kích hoạt tín hiệu PWM cho Động cơ B |
| OUT1 & OUT2 | Chân đầu ra cho động cơ A |
| OUT3 & OUT4 | Chân đầu ra cho Động cơ B |
| 12V | Đầu vào cấp nguồn 12 |
| 5V | Cấp nguồn cho mạch logic bên trong IC L298N |
| GND | Chân nối đất |
Đặc điểm và thông số kỹ thuật module L298
- Module điều khiển: 2A L298N
- Chip điều khiển: Cặp H-Bridge L298N
- Điện áp cấp cho động cơ (Tối đa): 46V
- Dòng điện cấp động cơ (tối đa): 2A
- Điện áp logic: 5V
- Điện áp hoạt động của IC: 5-35V
- Dòng điện hoạt động IC: 2A
- Dòng logic: 0-36mA
- Công suất tối đa (W): 25W
- Cảm biến dòng điện cho mỗi động cơ
- Có tản nhiệt cho hiệu suất tốt hơn
- Có đèn báo LED bật nguồn
Module điều khiển thay thế: TMC2209, DRV8825, A4988, L9110S, DRV8711
Các linh kiện khác: IC điều khiển động cơ LM298, Bộ điều chỉnh điện áp 78M05, Tụ điện, Điện trở, Tản nhiệt
