Thông tin sản phẩm:

• Module điều khiển động cơ DC Mini DRV8833 có thể điều khiển hai động cơ DC, điều khiển một động cơ bước với dòng điện liên tục ở 1.5A, hoặc ghép 2 cặp cầu MOSFET lại để điều khiển 1 động cơ DC với dòng điện liên tục 3A
• Ứng dụng  điều kiển động cơ cỡ nhỏ cho các mô hình robot, máy in POS, Camera an ninh, máy tụ động trong văn phòng.v.v.

Thông số kỹ thuật:

• IC chính: DRV8833 TSSOP 16 Dual H-Bridge Motor Driver
• Điện áp hoạt động: 2.7~10.8V
• Dòng đầu ra mỗi cặp cầu H: 1.5 A
• Điều khiển 2 động cơ DC hoặc 1 động cơ bước
• Chế độ SLEEP tiêu thụ công suất thấp
• DRV8833 được bảo vệ hoàn toàn khi sụt áp, quá dòng và quá nhiệt
• Kích thước: 18.5 * 16mm

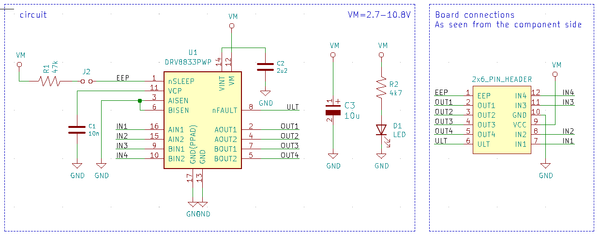

Sơ đồ chân:

• EEP: Chế độ SLEEP tiêu thụ công suất thấp (cần ngắt kết nối J2)
• OUT1,0UT2 :Cầu H thứ 1, được điều khiển bởi IN1, IN2.
• OUT3,0UT4: Cầu H thứ 2, được điều khiển bởi IN3, IN4.
• ULT: để bảo vệ đầu ra, không phải mặc định.
• VCC: Nguồn đầu vào 2.7~10.8V
• GND: Ground.
